無線振動監測儀是一種基于現代電子技術和無線通信技術的***端振動監測設備，是一種可移動的無線儀器，主要用于對機械設備的振動狀態進行監測、診斷和故障預警，以實現機械設備的可靠性維護和保養，從而優化機械設備的使用壽命和性能，減少設備故障率。
使用無線振動監測儀需要注意以下幾點：
1、正確安裝
在安裝時，需要按照生產廠***提供的安裝說明進行安裝。通常情況下，需要將其安裝在振動源處或者機械設備的振動***大點處。在進行安裝時，應該注意確保無線振動監測儀的天線和電源電纜的連接安全和穩定，并且保證其不受到震動或外部干擾的干擾。
2、配置測量參數。
在配置其測量參數時，需要先了解被測振動信號的頻率范圍和對應的工作狀態，然后根據實際需要進行測量參數的配置。比如，可以配置雙通道測量，測量軸承徑向振動和軸向振動等參數，以及設置相應的報警閾值和前后記錄時間等。
3、連接到監控終端。
一旦配置好測量參數，接下來就需要將其連接到監控終端。通常情況下，無線振動監測儀可以直接通過藍牙和Wi-Fi等無線通信方式連接到PC端或移動終端，實現實時數據傳輸和監測。在連接時，需要確保連接的穩定和可靠性，避免數據丟失或誤傳。
4、數據分析與處理。
可以實時采集機械設備振動信號的數據，并將其顯示在監控終端上。在分析和處理數據時，需要將數據進行歸一化和濾波，從而獲得更為準確和有效的振動信號。同時，還需要根據先前配置的報警閾值和前后記錄時間等參數，進行故障診斷和預警，及時判斷設備的健康狀況。

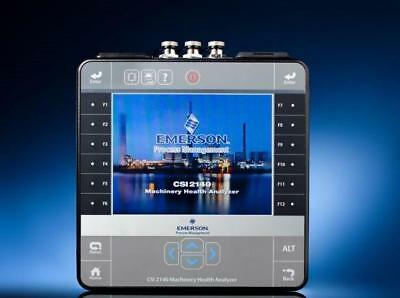

產品規格
|
屋里尺寸
|
|
尺寸
|
8.8(248mm)***、1.57(40mm)深、8.9(226mm)寬
|
|
重量
|
3.95磅（1.79KG）
|
|
LED顯示
|
6*4.5(151*115mm)彩色TFT帶LED背光
分辨率640*480像素。觸屏-XY電阻式。
|
|
鍵盤
|
輕觸式圓頂按鈕，12個輕觸式圓頂按鈕，帶背光電致發光面板照明。
|
|
內置支架
|
|
環境
|
|
操作溫度
|
-20℃至50℃
|
|
長期儲存溫度
|
-20℃至35℃(帶電池)
|
|
長期儲存溫度
|
-40℃至65℃（不帶電磁）
|
|
環境等級
|
密封外殼，IP-65防護等級
|
|
注意：在***溫下儲存會顯著降低電池使用壽命。
|
|
防爆認證
|
FM和CSA 1級2類(A,B,C,D)組
ATEX和IECEx2區，CE EXll 3G,nA nC llc T4
|
|
電池和充電
|
|
電池類型
|
可充電鋰離子電池組
|
|
7.2伏(標稱)保護輸出
|
|
LED電量顯示
|
|
連續使用10小時以上
|
|
標稱充電時間4小時
|
|
充電溫度：32°至95°F(0°至35℃)
|
測量規格
|
頻率分析
|
|
A/D轉換器
|
24位精度
|
|
自動積分糾正
|
可對低至0.2Hz的低頻振動進行準確測定
|
|
平均方式
|
普通、指數、峰值保持、階數跟蹤、負平均、同步時間
|
|
頻譜光標類型
|
單一、諧波、移動諧波、邊帶和時域波形上的時間/頻率
|
|
動態范圍
|
轉換器具有120dB的動態范圍
|
|
頻率范圍
|
0到10Hz(***小)，0到80kHz(***大)
|
|
頻率單位
|
Hz、CPM、階數
|
|
量程范圍
|
加速度傳感器輸入：0-20V，電壓輸入：-20V+20V
|
|
噪音基準
|
在***大頻率1000Hz時，對于400線的譜圖，一般低于20uV
|
|
平均次數
|
路徑模式為5000，工作模式為10000
|
|
分辨率
|
100、200、400、800、1600、3200、6400或12800線的分辨率，
真實細化分析可提供***達300000線的郵箱分辨率
|
|
響應
|
對于非積分信號和直流耦合信號，直流響應平坦;1Hz時可選交流偶合-3dB
|
|
坐標
|
線性或?qū)?shù)。在X軸和Y軸上，都可采用線性對數坐標。
|
|
窗口
|
漢寧窗或矩形窗
|
|
數據存儲容量
|
|
內存
|
1GB
|
|
外部儲存器
|
SD(數字安全卡)。幾乎無限的存儲空間和現成的SDHC SD卡，
支持容量***達32GB
|
|
數據分析速度
|
|
400線，
1000Hz譜圖
|
67%重疊，平均6次/1秒
|
|
1600線，
1000Hz譜圖
|
67%重疊，平均3次/1秒
|
輸入規格
|
輸入信號
|
2-毫安、20伏(標稱)，分析儀內置恒流電源為傳感器供電，
列如與加速計通道相連的加速度傳感器
|
|
全量程輸入水平
|
|
加速通道A、B、C、D；電壓A、B、C、D
|
|
加速度傳感器輸入
|
0-20V
|
|
使用100mV/g的加速度傳感器時，全量程振動水平為+/-90gs
|
|
電壓輸入
|
-20V至+20V
|
|
輸入阻抗
|
大于125千歐
|
|
輸入信號類型
|
|
動態信號
|
單通道/雙通道/四通道
|
|
直流信號
|
單通道/雙通道/四通道
|
|
RPM/轉速信號
|
TTL脈沖
|
|
鍵盤輸入
|
全字母/數字輸入
|
|
四通道數據采集
|
同步四通道動態輸入+相位
|
|
同步四通道直流輸入
|
|
同步四通道路徑采集+相位
|
|
同步四通道顯示-頻譜和波形
|
|
同步四通道瞬態分析+相位
|
|
同步四通道ODS/模態+相位
|
|
同步四通道電壓/位移+相位(用于滑動軸承監測)
|
|
同步雙軸心軌跡顯示【加速度傳感器/位移】(用于滾動軸承/滑動軸承監測)
|
|
同步四通道交叉通道+相位
|
|
輸入單位類型
|
|
振動信號單元
|
加速度g s
|
|
速度in/sec或mm/sec
|
|
位移Mils或microns
|
|
其他動態信號
|
任何用戶自定義單元
|
|
直流信號
|
任何用戶自定義單元
|
|
轉速儀輸入
|
|
RPM范圍
|
1至100000RPM
|
|
Tsch輸入電平
|
TTL輸入，內置用于非TTL信號的調理，可調整觸發水平。轉速表
|
|
***采集
|
|
PeakVue
|
可選濾波器
|
|
虛擬轉速
|
為隱藏的軸生成轉速脈沖
|
|
調解
|
可選濾波器
|
|
無線
|
|
藍牙
|
2.0 2類(可選項)
|
|
范圍可至10米
|
|
Wi-Fi
|
802.11b/g
|
|
范圍可至33米
|
|
保質
|
保質期12個月
|
連接PC
|
要求
|
|
連接/輸出
|
USB 2.0，100M以太網
|
|
可兼容軟件
|
AMS Suite：設備建剛管理平臺v5.6或更***版本。
如果需要AMS設備健康管理系統軟件的***新運行要求，聯系該公司客服。
|
