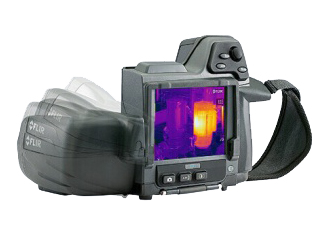

菲力爾FLIR T640 紅外熱像儀
為確保設備可靠運行，您需要可靠的故障排除工具，以幫助您快速查找并報告問題。這正是FLIR紅外熱像儀不可或缺的原因所在。它們能夠讓您及早檢測到因電阻、機械磨損等問題引起的隱形熱源，從而助您實現安全操作，避免代價***昂的停機。T系列熱像儀能夠讓獲取并共享檢測結果變得簡單，而沒有任何其它的熱像儀產品系列可與之相媲美。
提***工作效率
觸摸屏工具與智能手機中所用的一樣直觀
簡單按鈕，即便手帶手套也可訪問界面
GPS和內置指南針指示方向和地理位置
照亮較暗區域的LED和標記位置的激光指示器
輕松將語音、文本和草圖注釋存儲至輻射圖像中
加快通信速度
通過FLIR Tools Mobile應用程序，可將T系列熱像儀連接至智能手機和平板電腦，從而能在現場快速分析并分享圖像，同時可實現視頻流傳輸和遠程控制，以獲得更安全的監控
MeterLink®將FLIR T&M數據傳送至熱像儀，并快速整合入圖像和報告中
適用于PC和Mac的FLIR Tools軟件提供額外的文檔編制能力和熱像儀固件升級
輻射錄制存儲于內存卡
極佳人體工程學設計
將光學塊鏡頭順時針或逆時針旋轉120°，從而更易于瞄準和觀察
自動定向功能可將屏幕溫度數據切換至豎立或橫立的圖像中
快速的自動調焦和手動控制，實現精密成像
T640和T660具有連續自動調焦功能，自動呈現對焦目標的***清圖像
極限分辨率與靈敏度
***達640 x 480原始分辨率
UltraMaxTM(超級放大)可提供***達120萬像素的分辨率——提***至4倍
MSX®增強實時視頻、存儲圖像和UltraMax(超級放大)圖像
***同類產品的靈敏度，低至<0.02 ?C，提供卓越的圖像質量
溫度校正范圍可達2,000 ?C
實用配件
各種可更換的***光學鏡頭
額外電池和充電器
備用電纜和SD卡
熱像儀便攜袋和三腳架適配器
FLIR紅外窗口
技術規格
|
型號 |
FLIR T640 |
|
成像與光學參數 |
|
|
紅外分辨率 |
640x480像素 |
|
UltraMax(超級放大)功能 |
有(增強到1280x960像素) |
|
熱靈敏度/NETD |
<0.03°C@ +30°C |
|
空間分辨率IFOV(25°鏡頭) |
0.68 mrad |
|
調焦 |
連續,自動(單次拍攝)或手動 |
|
數字變焦 |
1-8倍連續變焦 |
|
圖像顯示 |
|
|
取景器 |
|
|
測量 |
內置800x480像素 |
|
精度 |
±2°C或讀數的2% |
|
目標溫度范圍 |
-40°C至 +150°C；+100°C至+650°C ；+ 300°C 至+2000°C |
|
測量分析 |
|
|
線溫分布圖 |
1條線溫分布圖，含***/低溫度值 |
|
自動熱點/冷點檢測 |
區域內自動標記熱點或冷點；熱/冷點溫度數據顯示 |
|
用戶預設值 |
測溫點/輸入框/圓圈/溫差/線溫分布圖 |
|
設置 |
|
|
設置命令 |
定義用戶預設值，保存選項，可編程按鈕，預設值選項，熱像儀設置，Wi-Fi，藍牙，語言，時間&單位，熱像儀信息，GPS&指南針存選項，可編程按鈕，熱像儀設置，Wi-Fi，指南針，藍牙，語言，時間&單位，熱像儀信息 |
|
圖像注釋（靜止圖像） |
|
|
報告生成 |
帶有報告生成功能的單***PC軟件 |
|
熱像儀中生成即時報告(*.pdf文件) |
|
|
地理信息系統 |
將位置數據從內置GPS自動添加至每張靜止圖像中 |
|
GPS |
將熱像儀方位直接添加至每張靜止圖像中 |
|
指南針 |
|
|
熱像儀視頻流錄制 |
|
|
全輻射紅外視頻錄制 |
|
|
非輻射紅外視頻錄制 |
MPEG-4視頻存儲至記憶卡中 |
|
可見光視頻錄制 |
MPEG-4視頻存儲至記憶卡中 |
|
視頻流錄制 |
|
|
全輻射紅外視頻錄制 |
使用USB全輻射傳輸至PC或通過Wi-Fi全輻射傳輸至移動設備 |
|
非輻射紅外視頻錄制 |
使用Wi-Fi傳輸MPEG-4視頻使用USB傳輸未壓縮彩色視頻 |
|
可見光視頻錄制 |
使用Wi-Fi傳輸MPEG-4視頻使用USB傳輸未壓縮彩色視頻 |
一般參數
|
成像與光學參數 |
|
|
視場角(FOV)/焦距 |
25°x19°/0.25 m |
|
鏡頭識別 |
自動 |
|
圖像幀頻 |
30 Hz |
|
數字圖像增強 |
自適應數字降噪 |
|
探測器參數 |
|
|
探測器類型 |
焦平面陣列(FPA)，非制冷型紅外探測器 |
|
波長范圍 |
7.5-14 μm |
|
探測器像元間距 |
17 μm |
|
圖像顯示 |
|
|
顯示器 |
內置觸摸屏,4.3 in.寬屏LCD顯示器,800x480像素 |
|
顯示器類型 |
電容式觸摸屏 |
|
自動定向 |
自動切換為橫立或豎立模式 |
|
自動圖像調節 |
連續調節，基于直方圖 |
|
手動圖像調節 |
基于線溫分布圖；可調節電平/跨度/大值/小值 |
|
圖像顯示模式 |
|
|
紅外圖像 |
全彩色紅外圖像 |
|
可見光圖像 |
全彩色可見光圖像 |
|
多波段動態成像(MSX)熱圖像 |
帶有細節增強顯示的熱圖像 |
|
畫中畫(PiP) |
可見光圖像上設有可調節和可移動的紅外區域 |
|
測量分析 |
|
|
點測溫 |
10 |
|
區域測溫 |
5個區域(輸入框或圓圈),含大值/小值/平均值 |
|
測量預設值 |
無測量，中心點，熱點，冷點，用戶預設值1，用戶預設值2 |
|
溫差 |
各溫度測量值與參考溫度之間的溫度差 |
|
參考溫度 |
使用溫差手動設置 |
|
大氣傳遞校正 |
自動，基于距離、大氣溫度及相對濕度的輸入值 |
|
光學鏡頭傳輸校正 |
自動，基于內部傳感器發出的信號 |
|
發射率校正 |
0.01至1.0,或從材料清單中選擇 |
|
發射率表 |
預定義材料的發射率表 |
|
反射表觀溫度校正 |
自動，基于反射溫度輸入值 |
|
溫差 |
各溫度測量值與參考溫度之間的溫度差 |
|
參考溫度 |
使用溫差手動設置 |
|
溫差 |
各溫度測量值與參考溫度之間的溫度差 |
|
報警 |
|
|
顏色報警(等溫線) |
***于/低于及溫度區間 |
|
測量功能報警 |
針對選定測量功能執行的聲音/可視報警(過***/過低) |
|
服務功能 |
|
|
熱像儀軟件升級 |
使用PC軟件FLIR Tools |
|
圖像存儲 |
|
|
圖像存儲 |
記憶卡存儲標準JPEG圖片,包括數碼圖片和測量數據 |
|
存儲介質 |
可拆卸SD存儲卡 |
|
圖像存儲模式 |
以相同的JPEG格式同步存儲熱圖像和數碼圖片,可選擇以單***的JPEG格式存儲數碼圖片 |
|
延時拍攝 |
15秒-24小時 |
|
文件格式 |
標準JPEG，包含測量數據 |
|
文件格式，可見光圖像 |
標準JPEG格式，自動與對應的熱圖像關聯 |
|
圖像注釋(靜止圖像) |
|
|
聲音 |
60秒(通過藍牙)，與圖像一同存儲 |
|
文本 |
添加表格選擇預定義模板或在FLIR Tools中創建個性化模板 |
|
圖像描述 |
|
|
草圖 |
在熱圖像/數碼圖片繪圖或添加預定義標記 |
|
METERLiNK |
無線連接(藍牙功能)至帶有METERLiNK功能的FLIR儀表 |
|
數碼相機 |
|
|
內置數碼相機 |
500萬像素，帶LED燈(圖片可作為單***的圖像) |
|
數碼相機，視場角(FOV) |
可根據紅外鏡頭調節 |
|
視頻燈 |
內置LED燈 |
|
激光指示器 |
|
|
激光 |
由專用按鈕激活 |
|
激光對準 |
位置自動顯示在紅外圖像上 |
|
激光分類 |
2級 |
|
激光類型 |
半導體AlGaInP二極管激光，1 mW， 635 nm(紅色) |
|
數據通信接口 |
|
|
接口 |
mini-USB，USB-A，藍牙，Wi-Fi,數字視頻輸出 |
|
METERLiNK/藍牙 |
通過耳機和外部傳感器通信 |
|
Wi-Fi |
點對點或基礎設施(網絡) |
|
SD卡 |
1個適用于可拆卸SD存儲卡的插槽 |
|
USB |
|
|
USB |
USB-A:連接外部USB設備，mini-USB-B：從/向PC傳輸數據或未壓縮彩色視頻 |
|
USB(Std)，標準 |
USB 2.0***速接口 |
|
視頻輸出 |
|
|
視頻輸出 |
數字視頻輸出(DVI) |
|
視頻，連接器類型 |
HDMI兼容 |
|
無線電： |
|
|
Wi-Fi |
標準：802.11 b/g，頻率范圍：2412–2462 MHz，輸出功率：15 dBm |
|
METERLiNK/藍牙 |
頻率范圍：2402-2480 MHz |
|
天線 |
內置 |
|
電源系統 |
|
|
電池類型 |
可充電鋰離子電池 |
|
電池工作時間 |
25°C一般用途時 > 2.5小時 |
|
充電系統 |
直充(交流適配器或12V車載充電器)或雙座充電器 |
|
充電時間 |
2.5h充滿電量的90%，由LED燈指示充電狀態 |
|
充電溫度 |
0°C至+45°C |
|
以太網供電運行 |
AC適配器90-260VAC,50/60Hz或12V車載供電(帶有標準插頭的電纜，可選配) |
|
電源管理 |
自動關機與睡眠模式(用戶選擇) |
|
環境參數 |
|
|
工作溫度范圍 |
-15°C至+50°C |
|
儲存溫度范圍 |
-40°C至+70°C |
|
濕度(工作和存儲) |
IEC 60068-2-30/24小時，95%相對濕度，+25°C至+40°C/2 次循環 |
|
電磁兼容性(EMC) |
ETSI EN 301 489-1(無線電)，ETSI EN 301 489-17，EN 61000-6-2(抗干擾)，EN 61000-6-3(抗輻射)，F(xiàn)CC 47 CFR第15部分B類(抗輻射)，ICES-003 |
|
抗無線電干擾 |
ETSI EN 300 489328，F(xiàn)CC第15.247部分，RSS-210 |
|
封裝 |
IP 54 (IEC 60529) |
|
抗撞擊 |
25 g (IEC 60068-2-29) |
|
抗振性 |
2 g (IEC 60068-2-6) |
|
安全性 |
EN/UL/CSA/PSE 60950-1 |
|
物理參數 |
|
|
重量 |
1.3 kg (2.87 lb.) |
|
熱像儀尺寸，不含鏡頭 |
143x195x95mm(5.6x7.7x3.7 in.)(長x寬x***) |
|
三腳架安裝 |
UNC ?"-20 |
|
外殼材料 |
鎂合金 |
|
運輸信息 |
帶有鏡頭的紅外熱像儀；電池(2塊)；電池充電器；藍牙耳機；校驗證書；FLIR Tools下載卡；用戶文檔CD-ROM 光盤 ； 打印文檔；HDMI-DVI數據線；HDMI-HDMI數據線；硬質便攜箱；鏡頭蓋；存儲卡；頸帶；具有多種插頭的電源；三腳架適配器；USB數據線 |
